在學習鍵連接畫法時，要注意哪些問題呢？

一、掌握鍵連接的作用

理解鍵在機械傳動中的作用，有利于掌握鍵連接的畫法。普通平鍵是用兩側面為工作面來作周向固定和傳遞運動和動力。

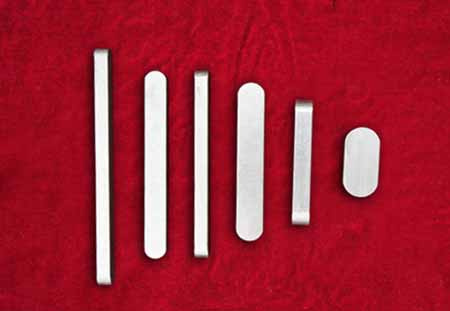

二、普通平鍵的種類和標記

普通平鍵的標記格式和內容為：鍵 型式代號 寬度×長度 標準代號，

其中A型可省略型式代號。例如：

鍵 18×100 GB1096－79，表示：

寬度b =18mm，

高度h =11mm，

長度L =100mm的圓頭普通平鍵（A型），

鍵 B 18×100 GB1096－79。表示：

寬度b =18mm，

高度h =11mm，

長度L =100mm的平頭普通平鍵（B型）

三、掌握普通平鍵連接畫法

1、確定軸和輪轂上的鍵槽尺寸、鍵的長度L和寬度b

采用普通平鍵連接時，鍵的長度L和寬度b要根據軸的直徑d和傳遞的扭矩大小從標準中選取。

2、畫法圖解

（1）在沿軸線的視圖中，軸采用局部剖，以反映鍵的長度、軸上鍵槽的深度，鍵不剖繪制。平鍵頂面與輪子鍵槽頂面之間不接觸，則留有間隙，畫兩條線。

（2）在垂直軸線的視圖中，采用斷面圖，鍵按剖視繪制，其兩側面和下底面均與軸上、輪轂上鍵槽的相應表面接觸，畫一條線。

（3）注意剖面圖線畫法，同一零件的剖面線方向和間距保持一致。

>>注意：鍵連接圖也是裝配圖，因些應滿足裝配圖的畫法。

（1）零件接觸問題：

兩零件的接觸表面只畫一條線，凡不接觸的表面，不論間隙大小，都應畫出間隙。

（2）鍵表達的問題

縱向剖切鍵時按不剖繪制。

（3）剖面線的問題

兩零件相鄰接時，不同零件的剖面線方向應相反，或者方向一致而間隔不等。
